Switch 2核心芯片正式揭晓

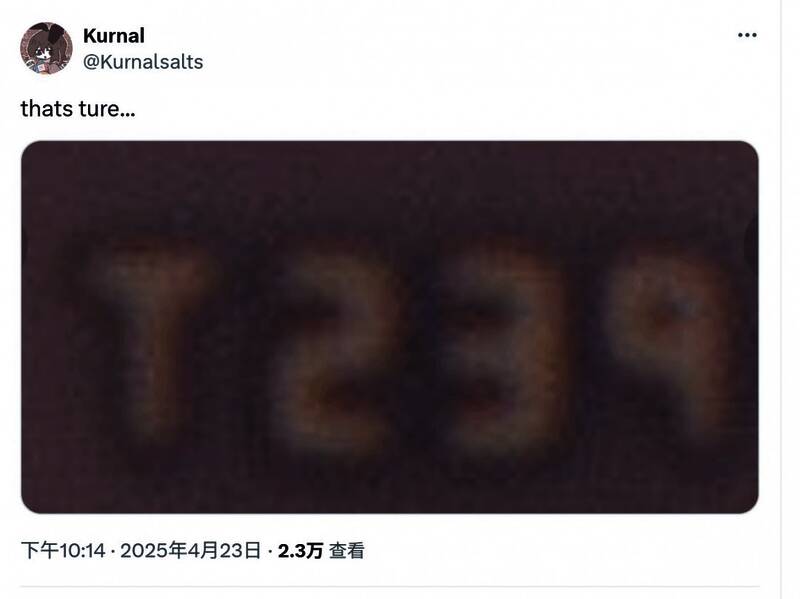

近日，推主@Kurnalsalts分享了一张疑似Switch 2主板局部特写照片，首次直观确认了这款备受期待的混合主机将搭载英伟达Tegra 239（简称T239）芯片组。这一消息不仅验证了此前业界对Switch 2硬件配置的猜测，也平息了关于其核心处理器的诸多争议。
定制化Tegra芯片，专为游戏优化
T239并非标准版Tegra产品线中的通用型号，而是基于NVIDIA T234芯片深度定制而来，后者主要用于汽车和机器人领域。经过大幅裁剪与优化，T239更适合移动游戏设备使用，具备多项针对游戏体验的专属功能。
与初代Switch所采用的标准Tegra X1不同，T239是专为任天堂设计的定制版本，融合了更多现代图形技术，包括RTX光追支持、DLSS上采样算法以及更高效的内存系统。

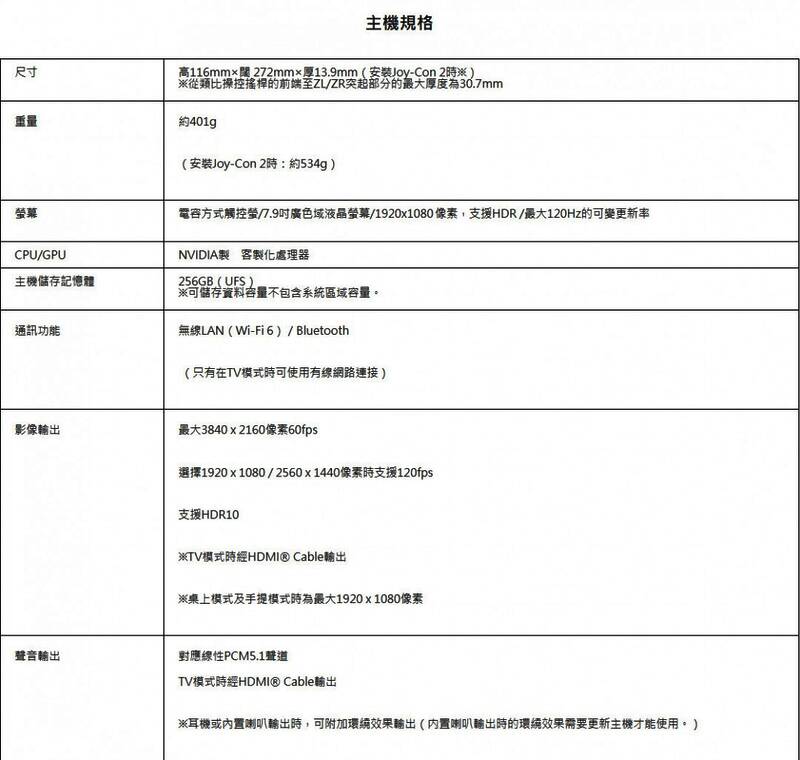

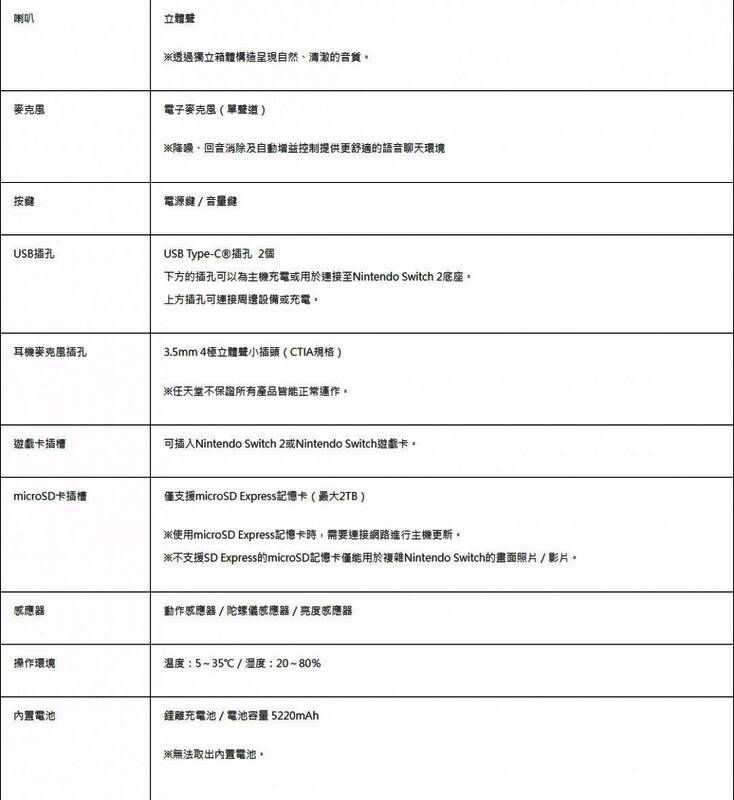

CPU与GPU规格解析

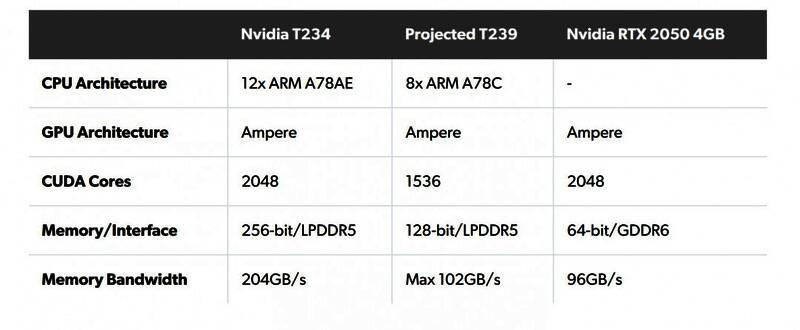

T239搭载八核ARM Cortex-A78C CPU集群，相较A78AE架构更加高效，避免了冗余验证设计，更适合手持设备的运行环境。
GPU方面，T239基于NVIDIA RTX 30系列的Ampere架构打造，拥有1536个CUDA核心，约为T234的75%。同时，部分来自RTX 40系Ada Lovelace架构的技术也被反向移植进来，例如改进的时钟门控机制、媒体编解码模块（支持AV1格式），进一步提升了能效比。
内存与快速加载能力提升
Switch 2配备了128位LPDDR5内存接口，有效解决了初代Switch在内存带宽上的瓶颈问题。据推测，其RAM容量可能在8GB至12GB之间，远超前代产品的4GB。
此外，T239新增了一个文件解压缩引擎（FDE），类似于PlayStation 5的解压单元，可加速从存储中提取游戏资源的过程，从而显著缩短加载时间，甚至实现接近“零延迟”的场景切换。
制造工艺引发关注
知名爆料者kopite7kimi指出，T239采用的是三星8nm DUV工艺节点，与RTX 30系列显卡相同。虽然这有助于控制成本，但也引发了关于功耗和散热方面的担忧。
由于8nm工艺在能耗效率方面不如5nm，T239可能需要通过降低频率来维持稳定运行，类似初代Switch的低频策略。
性能表现接近PS4 Pro
Digital Foundry曾用下调至750MHz的RTX 2050模拟T239的实际性能，在720p分辨率下，《赛博朋克2077》《控制》等游戏可维持约30fps，启用DLSS后在1080p分辨率下也能保持流畅，部分优化后甚至可达60fps。
尽管T239无法实现4K DLSS上采样，但其整体性能预计超越PS4，接近或略优于Steam Deck，得益于DLSS和现代图形特性，其画质表现将明显优于原始硬件性能。
仍存未解之谜
目前仍有几个关键参数尚未完全确认，包括确切的CPU/GPU频率、最终制造工艺（是否为5nm）以及DLSS在低功耗下的实际运行效率。
这些问题需等待TechInsights等专业机构进行拆解分析后才能获得权威答案。
面向未来的游戏体验
凭借T239的强大性能与先进技术整合，Switch 2有望运行经过优化的当前世代游戏，分辨率覆盖720p至1080p，部分作品甚至可达1440p。
尽管无法与PS5或Xbox Series相提并论，但结合DLSS与快速加载机制，Switch 2将在便携与家用混合市场中提供前所未有的游戏体验，进一步巩固任天堂在该领域的领先地位。
