编程软件与计时指令概述
在工业自动化控制领域，三菱PLC凭借其稳定性和易用性广受工程师青睐。其中，GX Developer是常用的编程工具之一。本文将详细讲解如何在GX Developer中使用T系列计时器实现定时控制功能。
设置输入信号X0作为计时触发点

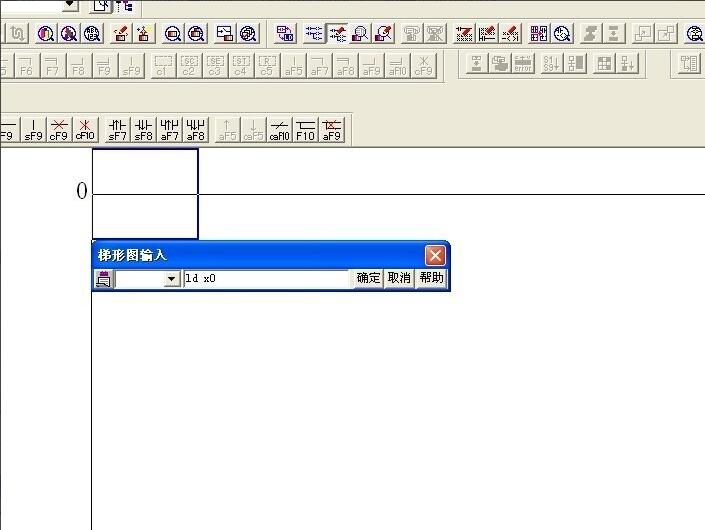

首先，我们需要设定一个外部输入信号作为计时开始的触发条件。通常我们会选择X0端口作为启动信号源。在梯形图编辑界面左侧母线位置输入“ld x0”，即可完成该步骤设置。
配置计时器T0并设置时间参数
接下来需要选择合适的计时器编号。T0-T199为100ms精度通用型定时器，T200-T245为10ms精度高速型定时器。本例选用T0作为主计时元件，并通过“out t0 k30”指令设置3秒（k30×100ms=3000ms）定时周期。
定义输出信号Y0执行动作

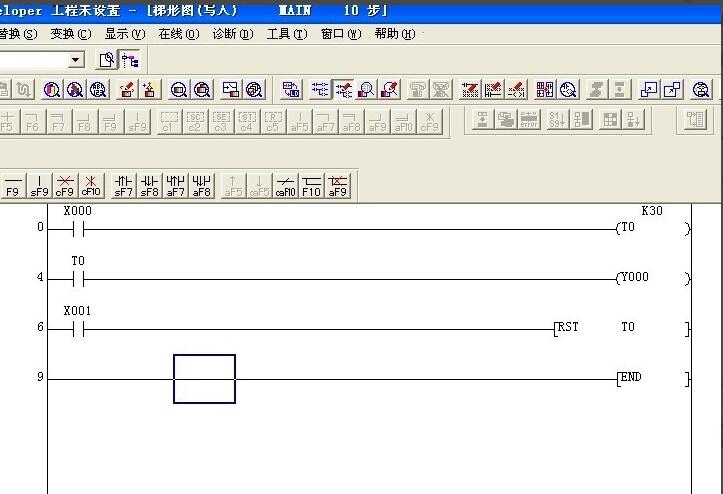

当达到预设时间后，系统需要有相应的输出响应。例如可以驱动继电器、指示灯等外部设备。此处我们选择Y0作为输出端子，在程序末尾添加相关指令即可实现定时输出控制。
添加复位功能确保循环运行

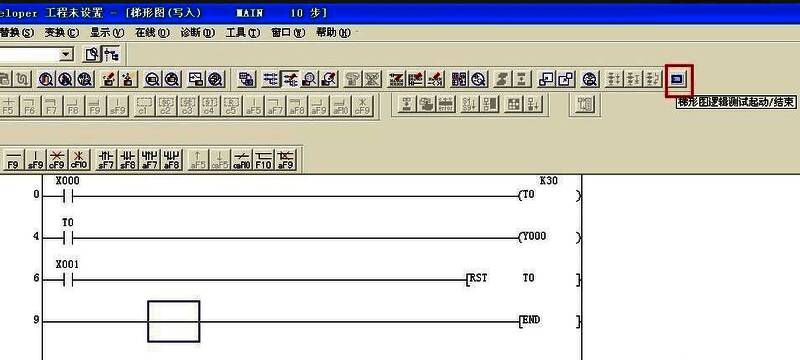

若不进行复位操作，计时器将在到达设定值后保持当前状态。为了实现连续工作模式，建议增加RST复位指令对T0进行清零处理。这样每次触发后都能重新开始精确计时。
利用仿真功能测试程序逻辑

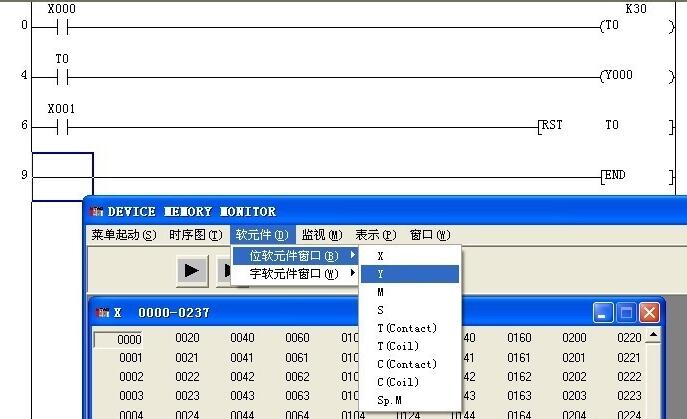

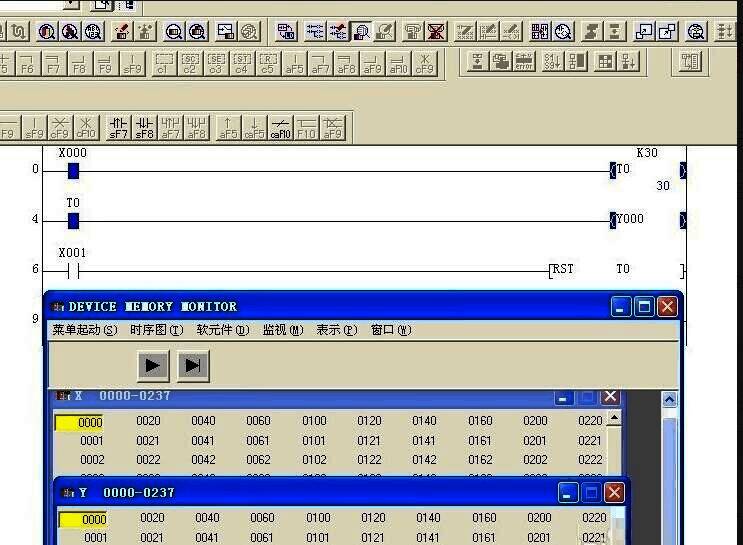

完成编程后可通过内置仿真器验证程序效果。在软元件监控窗口中添加X/Y寄存器组，模拟真实输入输出状态。点击X0后等待3秒应能看到Y0输出激活；双击X1则可重置计时器。
