Protel99se PCB铺地技巧全解析

软件基础操作介绍

Protel99se是一款经典的电路设计软件，广泛应用于PCB（印刷电路板）设计领域。对于初学者而言，如何在Protel99se中完成PCB的铺地操作是一个常见难点。本文将详细讲解铺地的具体步骤与操作流程，帮助用户快速掌握这一关键技能。

启动软件并准备PCB设计

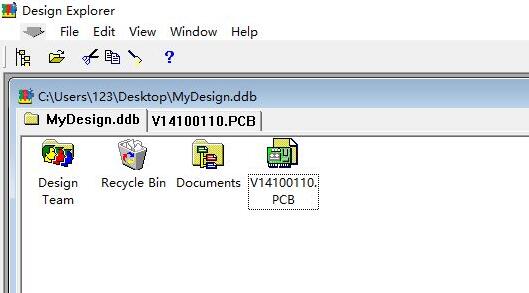

首先，在电脑上打开Protel99se软件，并加载已经绘制好的PCB文件。在进行铺地之前，确保电路图的基本布线已完成，尤其是需要连接VSS的部分可以暂时不进行连接，以便后续铺地操作更加灵活。

进入铺地设置界面

接下来，在菜单栏中找到“Place”选项，点击后选择“Polygon Plane”，系统将弹出铺地设置窗口。这是整个铺地流程的核心环节之一，通过该界面可以对铺地网络、层等参数进行设定。

设置铺地网络为GND

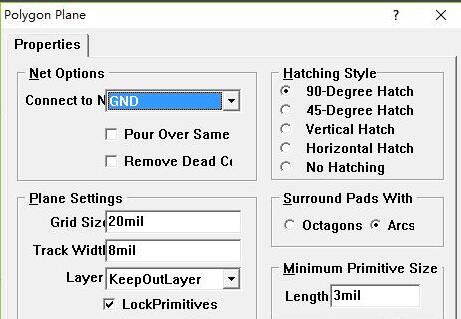

在弹出的设置窗口中，找到“Connect to Net”选项，并将其设置为“GND”。这一步非常关键，它决定了铺地区域最终会与电路中的接地网络自动连接，提升整体电路的稳定性和抗干扰能力。

在顶层绘制铺地区域

完成设置后，切换到PCB的顶层（Top Layer），使用鼠标绘制一个闭合的多边形，将需要铺地的区域包围起来。释放鼠标后，软件会自动填充该区域，形成完整的铺地效果。

在底层重复铺地操作

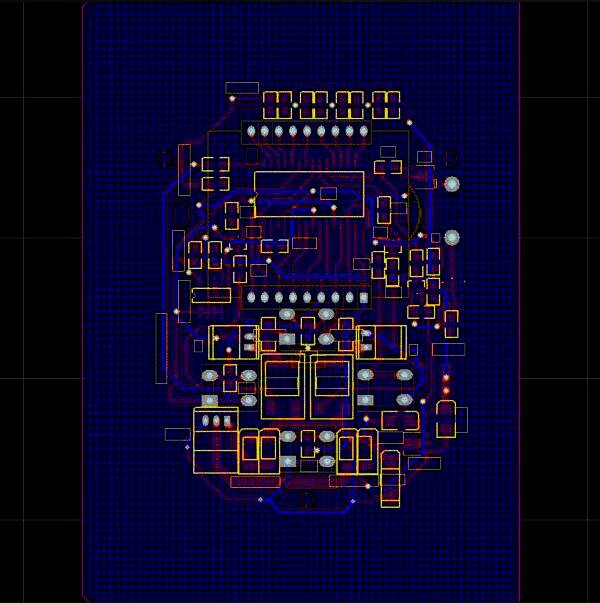

为了实现双面板或多层板的最佳性能，通常还需要在底层（Bottom Layer）执行同样的铺地操作。切换至底层后，按照相同的方法绘制区域并完成铺地，从而实现上下两层的完整接地网络。
