Protel99se铺铜技巧大揭秘,轻松打造美观PCB板!

发布时间:2025-07-12 19:06:09阅读:3240

软件功能设置与元件布局详解

在Protel99se中实现美观的铺铜效果,首先需要合理摆放元件位置,并对软件相关功能进行设置。这一步是布线前的关键准备,为后续操作打下良好基础。

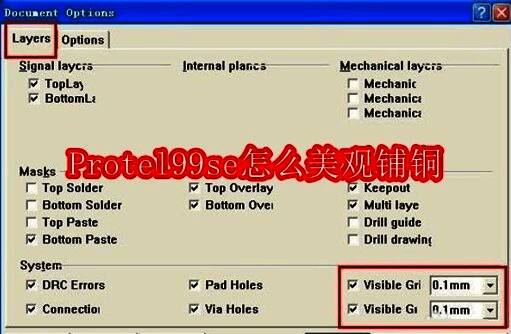

Protel99se软件界面展示,显示元件布局和工具栏设置

网格与线径参数配置指南

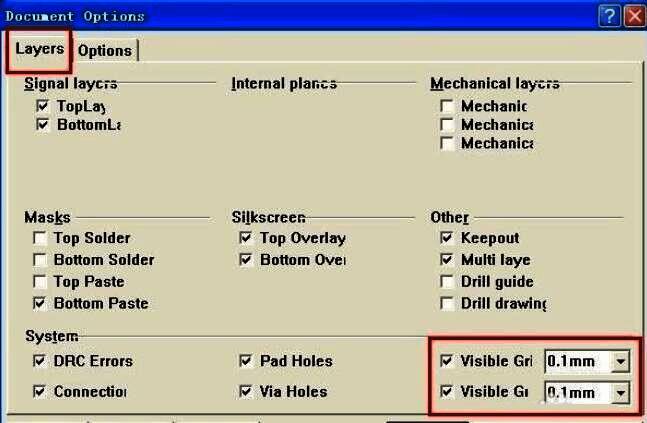

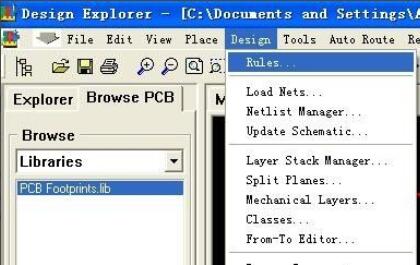

为了获得更精细的铺铜效果,建议先调整网格大小,具体数值可根据个人习惯及PCB板尺寸灵活选择。随后设置线径及铺铜相关参数,确保各项设置符合设计需求。

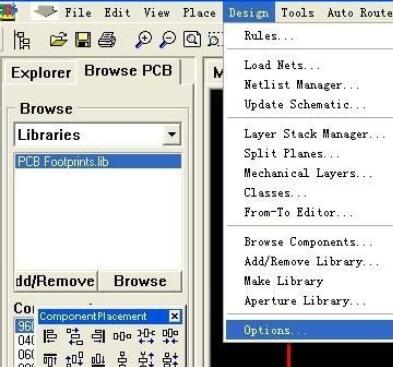

网格设置界面截图,展示不同网格密度选项

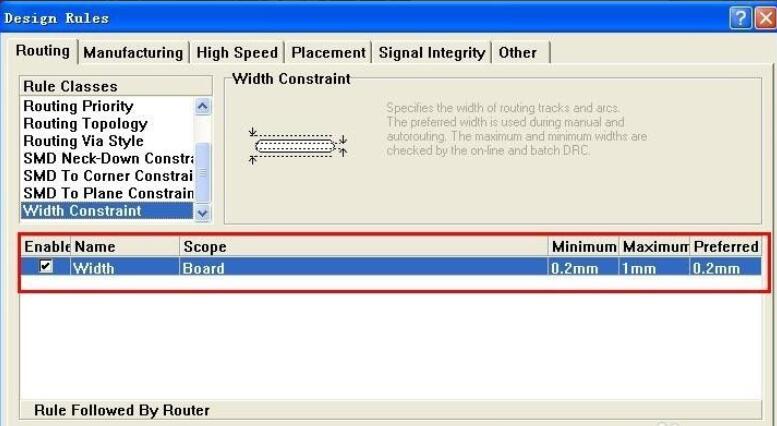

线径设置面板,展示多种线宽选项

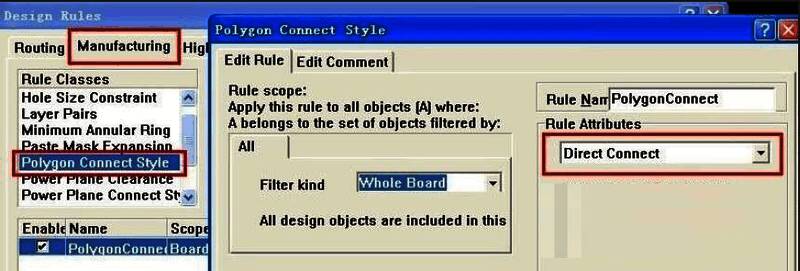

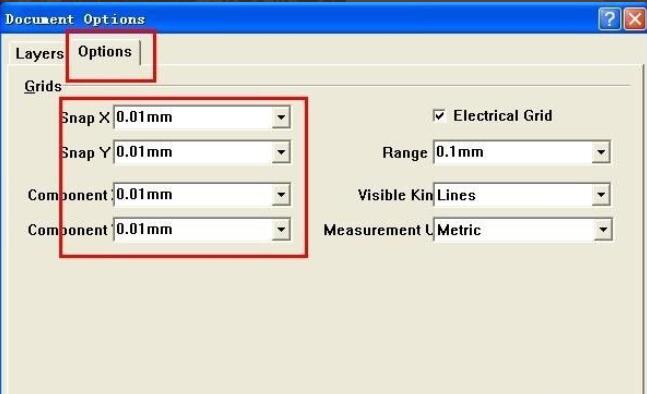

铺铜参数配置窗口,包含填充模式和间距设置
软件界面展示网格与线径同步设置示意图
网格对齐辅助线开启设置界面
网格缩放比例调节界面,便于精准布线

高效布线与铺铜操作技巧

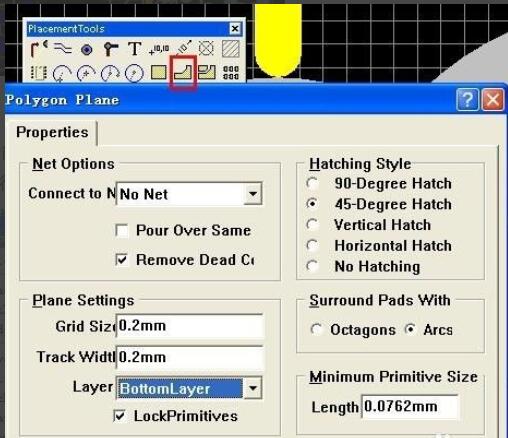

开始布线时,电源线建议使用粗线以增强电流承载能力,信号线则可统一规格,例如0.3mm或0.5mm。除了IC引脚连接部分,其余区域尽量采用铺铜方式处理。点击铺铜图标,在弹出对话框中设定好参数后开始操作。适当放大PCB板视图,有助于观察栅格并提升画线对齐精度。

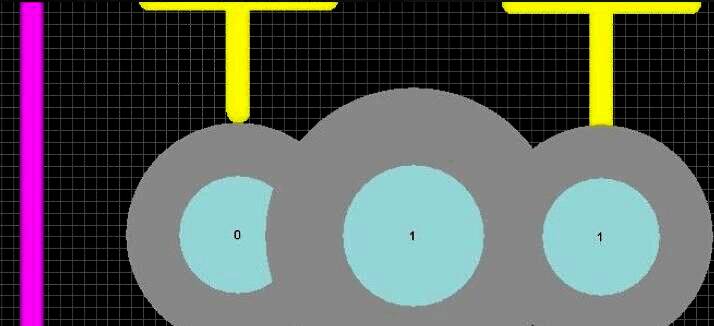

铺铜操作界面,展示铺铜范围选择与参数输入
铺铜路径规划示意图,展示不同区域填充效果

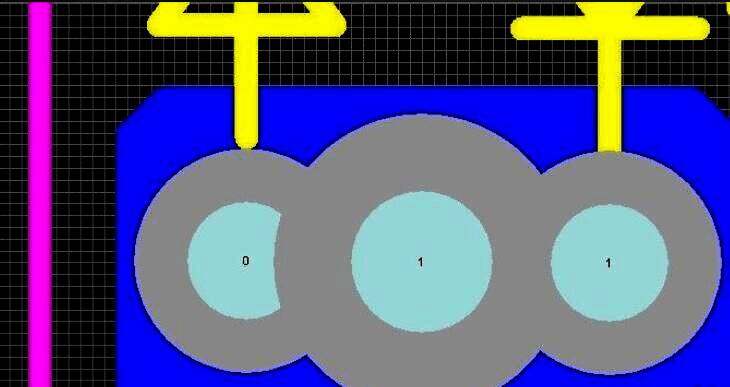

铺铜完成后的PCB板预览图,线条整齐分布均匀

优化铺铜质量的实用方法

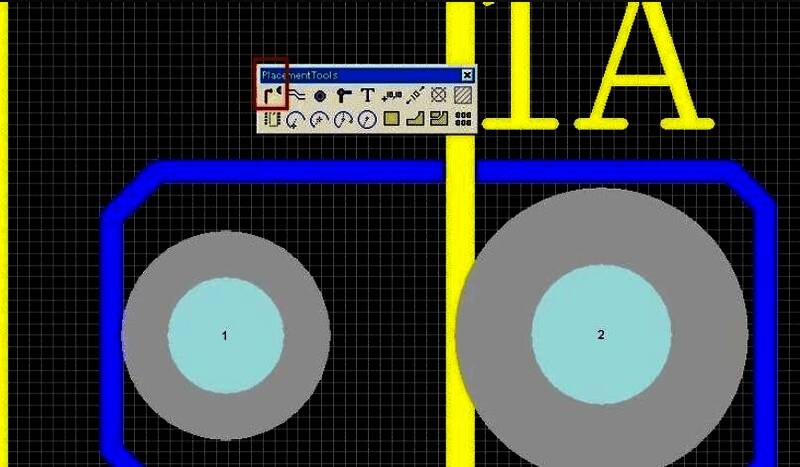

有时直接铺铜可能导致线条不直,影响整体美观。此时可以先用线条勾勒出铺铜区域的外框,再进行填充操作,从而避免出现杂乱无章的情况。需要注意的是,所绘制边框的线宽应与铺铜线保持一致,以确保视觉上的协调性。

铺铜外框绘制示意图,展示如何用线条构建边界

间距检测与元件放置技巧

在布线过程中,若不确定两线之间距离是否足够,可以在两个焊盘之间绘制一个圆,其直径即为两者间距。这种做法尤其适用于元件放置阶段,能有效防止因间距不足而造成的安装问题。

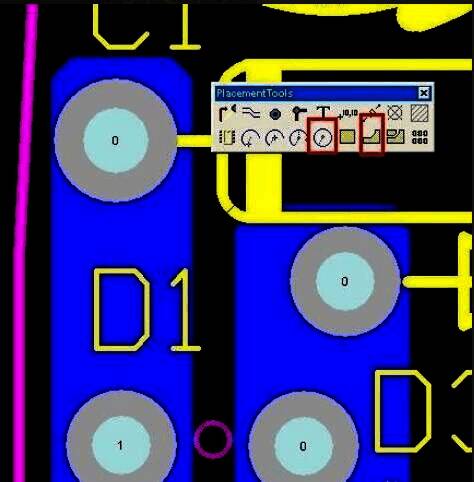

间距检测示例图,展示通过圆形辅助判断空间是否充足

完成精美PCB板的最终步骤

按照上述方法逐步完成各项操作后,即可得到一块结构清晰、线条规整且视觉效果出色的PCB板。无论是电源板还是信号控制板,都能通过这些技巧实现专业级的铺铜表现。
