软件基础与准备工作
三菱PLC编程软件GX Developer是专为三菱系列PLC打造的官方编程工具。在进行编程前，需确保计算机与PLC之间的连接正确无误，使用指定的数据线和转换器进行连接，并将PLC置于“停机”状态。同时，确认计算机和PLC均已通电，为后续操作做好准备。
创建工程并编写程序
打开GX Developer软件后，用户需要新建一个工程并为其命名以便识别。接下来可以使用梯形图的方式进行编程操作，按照实际需求编辑所需的控制逻辑图。完成编辑后记得及时保存程序内容，避免数据丢失。
程序传送与校验流程
程序编辑完成后，下一步是将其写入PLC的用户存储器中。通过软件的“写出”功能将程序下载至PLC，并执行核对步骤以确保传输无误。若发现不一致，需排查原因并重新传送。此外，也可以通过“读入”功能将PLC中的程序导入到计算机中进行比对验证。
启动运行与状态检测
程序成功传送到PLC之后，即可进入运行阶段。首先根据梯形图设定将PLC的输入/输出端口与外部信号设备正确连接。随后开启PLC运行开关，当RUN指示灯亮起时，表示程序已开始执行。此时可通过模拟不同输入信号，观察输出指示灯的变化情况，判断程序是否按预期工作。
强制输出与参数修改技巧
在调试过程中，用户可对特定输出点如Y000、Y001进行强制关闭操作，而Y002、Y003则可设置为强制开启状态。此外，还可尝试修改Z寄存器的当前值从K4变为K6，或更改D4的数据值，观察系统响应并分析其变化原理。同样地，T0定时器的设定值也可由K100调整为K150，C0计数器的设定值则可以从D4更改为K10，进一步测试程序行为。

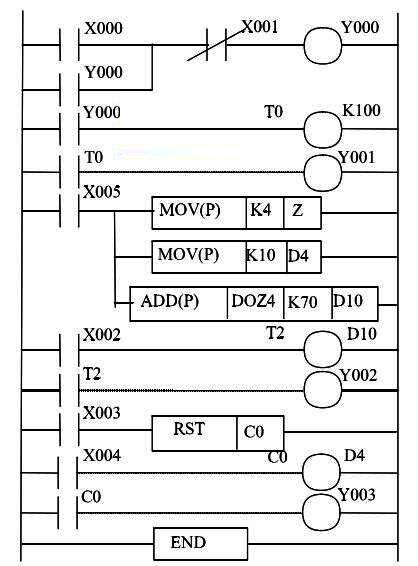

梯形图程序示意图展示
I/O端子编号及说明图表
