三菱PLC与MOV指令概述
三菱PLC（可编程逻辑控制器）作为工业自动化领域的核心设备，广泛应用于各类机械设备的控制中。其中，MOV指令是实现数据传送的重要工具之一，掌握其使用方法对于初学者和工程师来说都至关重要。本文将详细讲解如何在三菱PLC中使用MOV指令进行数据传送。
编写第一条MOV指令

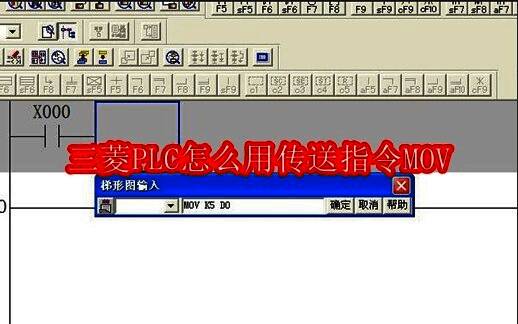

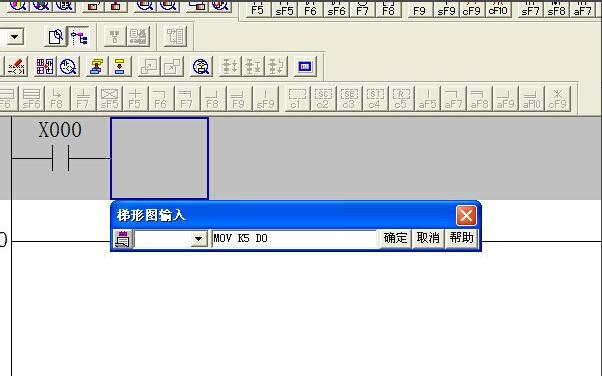

首先，在PLC程序中创建一个以X0控制十进制数据传送的指令。在X0触点后直接输入“MOV K5 D0”，表示将十进制数值5传送到D0寄存器中。该操作为基本的数据赋值方式，常用于初始化或参数设定。
添加计数器功能

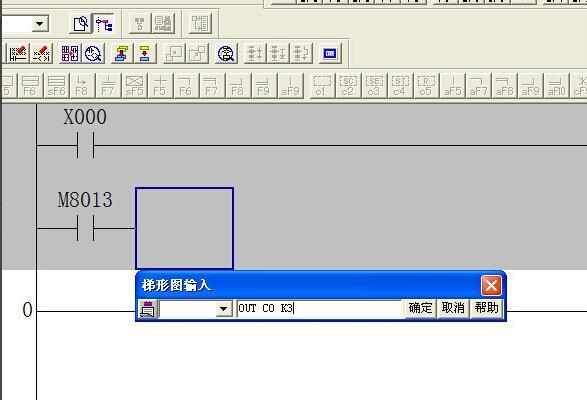

接下来，可以在程序中添加一条计数指令，使用C0对M8013进行计数操作。M8013是一个系统时钟标志位，通常用于1秒脉冲输出，通过与计数器结合使用，可以实现时间相关的控制逻辑。
传送计数器当前值至寄存器

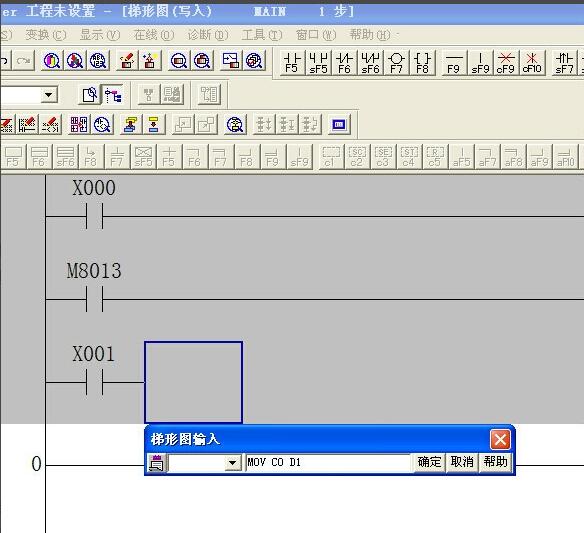

完成计数功能后，可以进一步将计数器C0的当前数值传送到数据寄存器D1中，具体指令为“MOV C0 D1”。这种操作常用于需要将实时计数值保存或传递给其他模块的应用场景。
程序转换与模拟测试
编写完所有指令后，点击程序转换按钮，确保语法无误。随后进入模拟调试阶段，点击测试按钮将程序写入模拟PLC中，验证其运行效果。
监控内存继电器状态

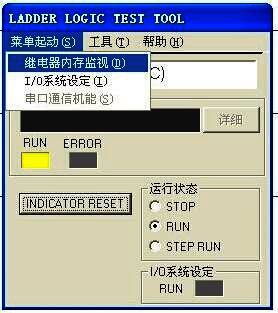

在模拟调试过程中，依次点击“菜单启动” → “内存继电器监视”，可以实时查看各个寄存器的状态变化，确保数据正确传输。
调用测试按钮X并查看软元件

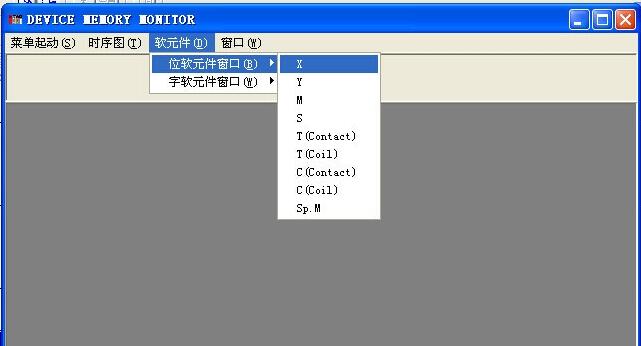

为了更直观地测试程序，可以调用测试按钮X，打开“软元件—位软元件”窗口，选择X系列输入点，进行手动触发测试。
实际运行效果演示

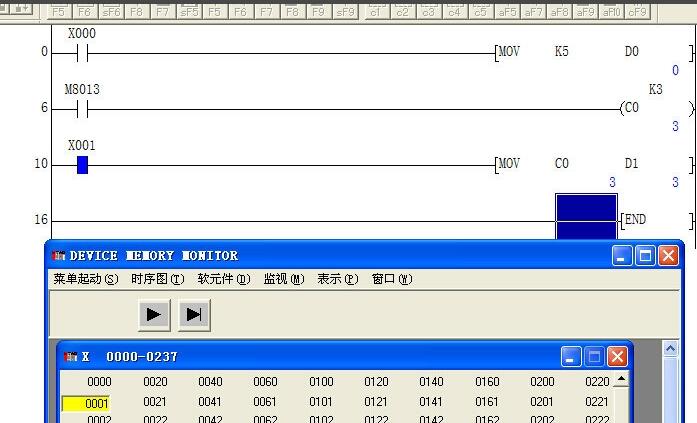

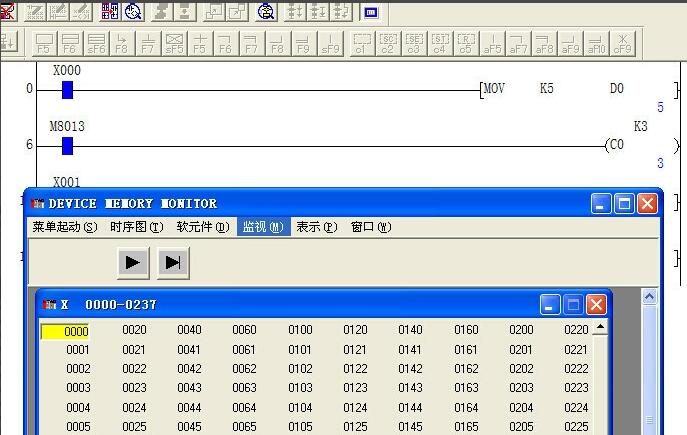

当X0被激活时，可以看到十进制数值5被成功传送到D0寄存器；而当X1被按下时，C0的当前计数值也被准确传送到D1中，整个过程稳定可靠。
关于脉冲执行型传送的注意事项
若需对计时器或计数器进行一次性数据传送，建议采用脉冲执行型指令，例如“MOVP”，以避免重复刷新造成的数据不稳定问题。这种方式适用于仅需单次触发的场合。
