Catia作为一款专业的三维设计软件，在装配建模过程中，合理运用接触约束和定位约束能够极大提升模型的精确性和实用性。近期不少用户在操作过程中遇到困难，本文将为大家带来详细的步骤讲解，帮助你快速上手。
打开装配体并加载约束工具面板

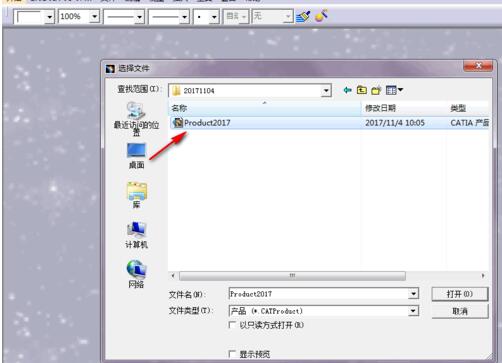

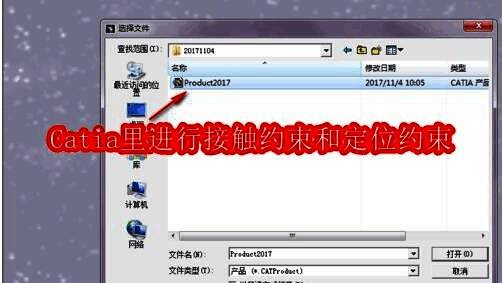

首先启动Catia软件，按下快捷键Ctrl+O，弹出文件选择窗口。找到所需的装配体文件（例如“Product2017装配体”），双击打开后进入3D建模界面。
拖拽集成约束工具面板至主界面

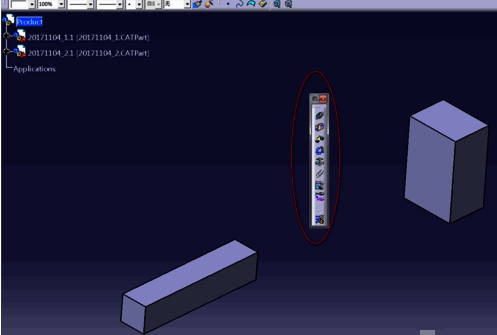

在右侧工具栏中找到“约束”的集成工具面板，使用鼠标左键将其拖拽到工作界面中。该面板集成了多种常用约束命令，包括相合约束、接触约束、偏移约束以及修复部件等实用功能。
使用修复部件命令固定零件
点击“修复部件”命令，随后选中目标零件（如“零件体20171104_2”）。此时在3D视图中，所选零件上会出现绿色的约束标识，表示该零件已被成功固定，为后续操作打下基础。
应用接触约束实现零件贴合

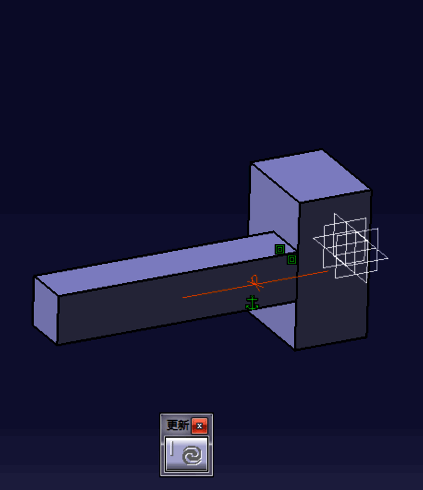

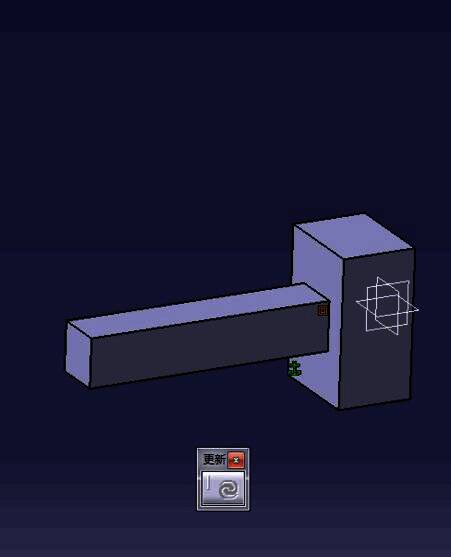

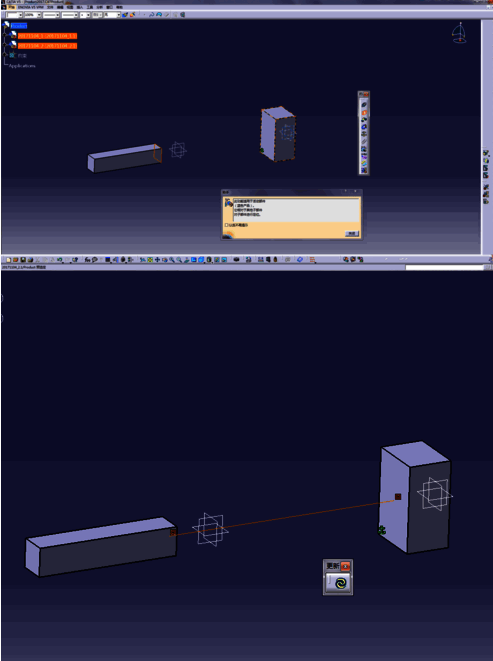

接下来点击“接触约束”按钮，并关闭自动弹出的助手对话框。依次选择两个需要建立接触关系的零件，系统会在两者之间显示相应的约束标识。点击“更新”按钮后，两个零件的表面将实现精准接触。
使用偏移约束对齐零件外表面

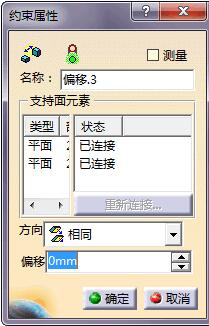

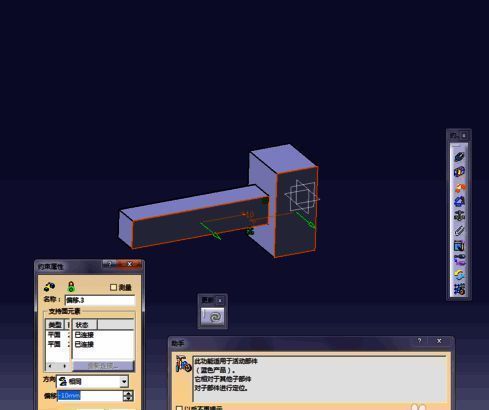

继续在约束工具面板中点击“偏移约束”，依次选择两个零件的外表面（如“20171104_2”和“20171104_1”）。在弹出的属性设置窗口中，将方向设为“相同”，偏移值设为“0mm”。点击“更新”后，两个零件的外表面将自动对齐，完成高精度装配。
高效完成复杂装配的关键技巧
通过以上步骤，我们可以看到Catia在接触约束和定位约束方面的强大功能。熟练掌握这些操作不仅有助于提高装配效率，还能确保模型在动态仿真中的准确性。建议多加练习，结合实际项目需求灵活运用这些工具，进一步提升三维建模的专业水准。
