CAD设计必备技能：CATIA拔模操作解析
CATIA作为全球领先的CAD/CAM/CAE一体化设计软件，在工业设计和产品建模领域具有广泛应用。其中，零件拔模是模具设计中的关键步骤之一，掌握正确的操作方法对于提高设计效率至关重要。
创建基础模型

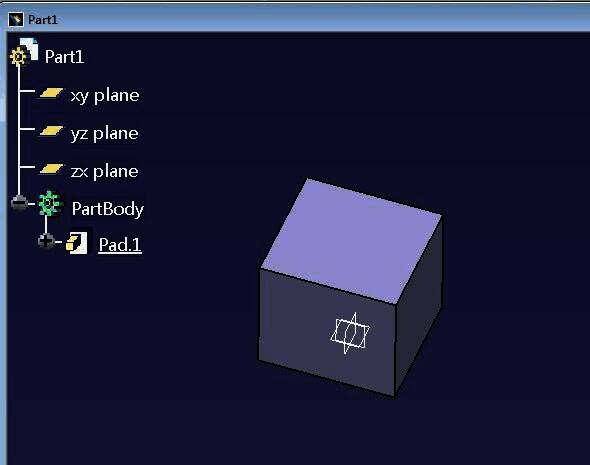

启动CATIA软件后，选择任意一个基准平面进入草图绘制界面，使用“凸台”功能构建一个基础的三维实体模型，为后续拔模操作做好准备。
调用拔模功能

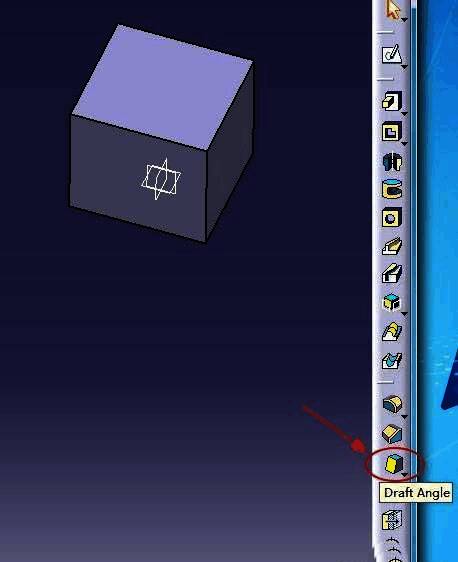

接下来我们对立方体的前表面实施拔模处理，点击右侧工具栏中的“Draft Angle”按钮，进入拔模参数设置界面。
设置拔模参数

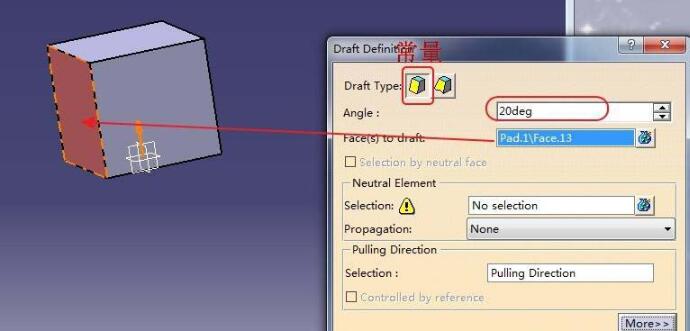

在弹出的拔模角度定义窗口中，选择“常量模式”作为拔模类型，输入所需拔模角度（例如20度），并在“要拔模的面”选项中选取立方体的前表面。
指定中立元素
在“Neutral Element”区域选择立方体底面作为固定参考面，确保拔模过程中该部分保持不变，随后点击“Preview”进行效果预览。
调整拔模方向

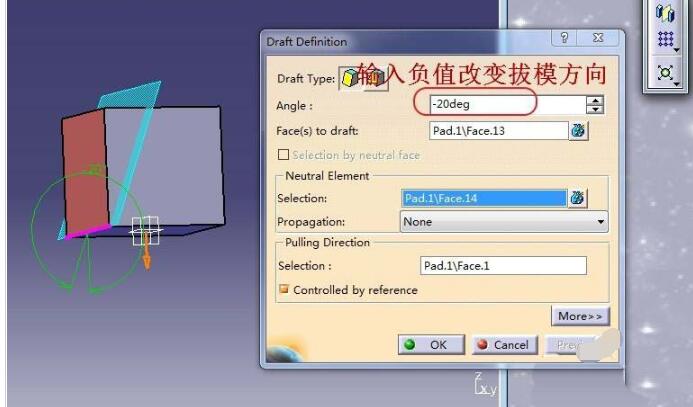

若预览结果显示拔模方向不符合预期，可通过将角度值设为负数来反向拔模，再次点击“Preview”查看调整后的效果。
完成拔模操作

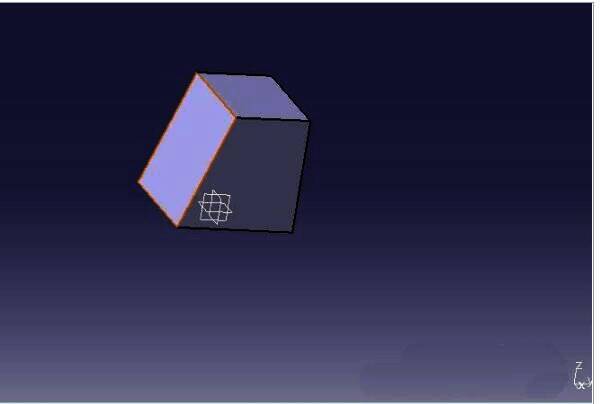

确认所有设置无误后，点击“OK”按钮执行拔模命令，系统将自动完成设定角度的拔模处理，此时即可看到前表面已成功实现拔模效果。
